Maşa montaj yardım

Konu, 'Süspansiyon' kısmında BF Okuru tarafından paylaşıldı.

  1. BF Okuru

    BF Okuru Aktif Üye

    Kayıt:
    2 Şubat 2005
    Mesajlar:
    137
    Beğeniler:
    263
    Seviye:
    Toplamak üzere bir bisikletim var parçları yavaş yavaş sipariş ediyorum.
    suntour xcm maşa bugün geldi.
    bunun montajı hakkında biraz bilgi verirmisiniz.

    bu borunun içi boş ; bunun içinde furç vidasının sokulcağı şekilde bir pul olmayacakmıydı?

    edit : o pulun adı kancaymış.
    herhande o kancayı edinmem lazım.
    bunu boruya sonra nasıl sabitlicem ?

    kancanın resmi ;

    [​IMG]

  2. ihsangencer

    ihsangencer Forum Demirbaşı

    Kayıt:
    18 Şubat 2011
    Mesajlar:
    526
    Beğeniler:
    705
    Şehir:
    alanya
    Bisiklet:
    Carraro
    Seviye:
    merhaba, maşayı sıfır aldıysan içi boştur.
    fork nut, kanca, kelebek furç takımının içindeki parça. kapakla birlikte.

    videoda montajı var, daha sağlam tutarak düzgün şekilde montajını yapabilirsin



    tabi maşa şaft borusunu, uygun spacer ile sabitleyip, boyuna göre kesip ayarlaman gerekecek

    Son düzenleme yönetici tarafından yapıldı: 4 Ocak 2015
  3. #3
    BF Okuru

    BF Okuru Aktif Üye

    Kayıt:
    2 Şubat 2005
    Mesajlar:
    137
    Beğeniler:
    263
    Seviye:
    çok teşekkür ederim bu yararlı bilgi için.
    fakat bir sorum daha olucak.

    bu kanca o boruya ne kadar sıkı tutunuyorki yukarda furçu sıkarken yukarı doğru çıkmıyor ?
    yada o kancanın başka parçasıda varmı o borunun altına tutunmak için ?

    yani şu parçayı edinmeliyim her halukarda ;

    [​IMG]

  4. Ömer KARAN

    Ömer KARAN Onursal Üye

    Kayıt:
    21 Aralık 2012
    Mesajlar:
    1.743
    Beğeniler:
    1.805
    Şehir:
    DENİZLİ
    Adı:
    Ömer KARAN
    Bisiklet:
    Bisan
    Seviye:
    maşaya sadece o parça takılır onu tutan vs başka bir parça yoktur. o parçayı düzgün bir şekilde eğik yatık olmayacak durumda şaft borusunun içine çakmanız gerekiyor. onu çakarken fark edersiniz zaten şaft borusundan biraz daha geniştir ve borunun içine girerken o yapraklar biraz eğilir ve borunun iç yüzeyine direnç uygulayarak sıkışır. yukarı doğru çıkmasıda nerdeyse mümkün değil gibi bir şey. hatta bazı maşalarda tutuşun daha iyi olması için şaft borusunun iç yüzeyi tırtıklı olur.

    ufuk şimşek ve enes savaş bunu beğendi.
  5. ihsangencer

    ihsangencer Forum Demirbaşı

    Kayıt:
    18 Şubat 2011
    Mesajlar:
    526
    Beğeniler:
    705
    Şehir:
    alanya
    Bisiklet:
    Carraro
    Seviye:
    evet yukarıdaki parça, merak etmeyin parçayı edindiğinizde güçlü olduğunu anlayacaksınız, kanca ters açı yapıyor geri çıkmıyor, altında başka parça yok, zaten zor giriyor, sanırım 1/ 1 8 maşanız

  6. #6
    BF Okuru

    BF Okuru Aktif Üye

    Kayıt:
    2 Şubat 2005
    Mesajlar:
    137
    Beğeniler:
    263
    Seviye:
    tam anlamıyla cevabım buydu.
    fakat bende o kelebek denen parça yok onuda sipariş etmem lazım.
    ilgilenen herkese gene teşekkür ederim.


    evet 1/18.
    başlasın o zaman montaj :)

  7. Ömer KARAN

    Ömer KARAN Onursal Üye

    Kayıt:
    21 Aralık 2012
    Mesajlar:
    1.743
    Beğeniler:
    1.805
    Şehir:
    DENİZLİ
    Adı:
    Ömer KARAN
    Bisiklet:
    Bisan
    Seviye:
    rica ederim. kolay gelsin size :) inşallah başka sorunlarla karşılaşmazsınız.

    ufuk şimşek bunu beğendi.
  8. #8
    BF Okuru

    BF Okuru Aktif Üye

    Kayıt:
    2 Şubat 2005
    Mesajlar:
    137
    Beğeniler:
    263
    Seviye:
    kesinlikle başka problemlerim olucaktır zira benim bütün işlerim ters gider.
    o yüzden bi işe başlarken hiç düşünmem " ulan bu o yola çıktık ama inşallah herşey yolunda gider" diye :D

    bir tek gidonum kaldı gelicek olan.
    onu ebaydan sipariş etmiştim gelişi aralık ortasını bulur herhalde ;)

    daha sonrada proje konumla sitedeyim benim takip edin çok yardıma ihtiyacım olacak :)

  9. Ömer KARAN

    Ömer KARAN Onursal Üye

    Kayıt:
    21 Aralık 2012
    Mesajlar:
    1.743
    Beğeniler:
    1.805
    Şehir:
    DENİZLİ
    Adı:
    Ömer KARAN
    Bisiklet:
    Bisan
    Seviye:
    bisiklet toplamak gerçekten bazen sıkıntılı bir süreç olabiliyor heleki birde işin içine yurt dışından yapılan alışverişler onların gümrükte günlerce beklemesi girince. profil resmimdeki bisikleti bende bu yaz sıfırdan topladım. bir arkadaşım la baya uğraş verdik günlerce kargo bekledik hatta kadronun gümrükten geçmesi 2 hafta sürdü amaç bu bisikleti toplamaktı o 2 haftalık süreçte sabırsızlığımızı sinir sitresimizi atabilmek için birşeylerle uğraşmamız gerekiyordu ve o arada evdeki malzemelerden 2 tane daha bisiklet topladık yani :) genelde bisiklet toplarken kadro seti toplayıp gerisini ihtiyaca ve bütçeye göre planlayarak yapmak en sorunsuz olanı. ben şahsen orta yatak almak için kadronun gelmesini beklemedim ve yanlış ürün almışım 3 günüme mal oldu :) ama o bisikleti gece saat 4 sularında bitirip sapasağlam yürür hale getirdiğimizde gözlerdeki yorgunlukla karışık mutluluk hissi tarif edilemezdi :)


    sizde inşallah bu süreçte sorun yaşamazsınız ancak olurda yine bir problem olursa herkes bildiği kadarıyla yardımcı olacaktır bence..

    ufuk şimşek bunu beğendi.
  10. #10
    BF Okuru

    BF Okuru Aktif Üye

    Kayıt:
    2 Şubat 2005
    Mesajlar:
    137
    Beğeniler:
    263
    Seviye:
    aslında benimki tam anlamıyla toplamak değil sizin anlattığınızın yanında :)
    elimde bi tane salcano ng650 vardı.
    onu, kız arkadaşım için yeniliyorum.
    maşa,gidon,gidon boynu,vites,frenler vs şeklinde.

    bakalım ne çıkıcak ortaya hayırlısı ;)

  11. Holidey

    Holidey Yeni Üye

    Yaş:
    34
    Kayıt:
    28 Şubat 2015
    Mesajlar:
    46
    Beğeniler:
    56
    Şehir:
    Balıkesir
    Seviye:
    ön maşayı takarken hangi parçanın hangi sırada takılacağını bilemedim

    aşağıdaki fotoda soldakiler alt tarafın sağdakiler üst tarafın parçaları.

    [​IMG]

    üst tarafta en son spacerlar ve üst kapağın takılacağını biliyorum. alt tarafta yani soldaki parçaların sıralaması ne olmalıdır? bilyaların fotoda görüldüğü gibi bir tarafı yuvarlaklı bir tarafı düz, bunun yönü ne olmalıdır?

    (soldaki ilk parça plastik, 3. parca musluk jontası gibi lastik)

    -----------------------------------------
    kadronun üstünde sabit parçalardan şöyle

    [​IMG]

    sol taraf alt sağ taraf üst

  12. Melih Çolak

    Melih Çolak Cyclist ♥

    Kayıt:
    10 Ağustos 2013
    Mesajlar:
    3.264
    Beğeniler:
    8.679
    Şehir:
    Kocaeli-Kartepe
    Bisiklet:
    Whistle
    Seviye:
    @Holidey şu konuyu inceleyin Furş - Çatal Yatağı
    bendeki rulmanlı furç takımı sıralama resimdeki gibi :)
    son parça maşa borusuna montaj yapılıyor son 3 parçada alt alın borusuna takılıyor resimdeki gibi basit aslında sök tak yapınca öğreniyor insan :)

    Holidey bunu beğendi.
  13. Holidey

    Holidey Yeni Üye

    Yaş:
    34
    Kayıt:
    28 Şubat 2015
    Mesajlar:
    46
    Beğeniler:
    56
    Şehir:
    Balıkesir
    Seviye:
    @Melih Çolak çok teşekkürler sitedeki resimler yardımcı oldu

    taktım oldu ama fazladan bir parça arttı. alt kısımda ne şekilde koyarsam koyayım bu parçayı olmuyor, alt bilye açıkta kalıyor

    [​IMG]

    ben gidonu, spacerları ve üst kapağı çıkarınca maşa kendini bırakmamıştı. maşayı tutup çekince çıkmıyordu kadrodan. bisikletçiye götürdüm. maşanın üstten çıkan borusunun üzerine çekiç koydu başka bir çekiçle vurdu onun üstüne hızlıca. o zaman ayrıldı düştü maşa kadrodan. bu parçada o sırada çıkan parçalardan. resimdeki açıklık orjinalinde mi öyleydi vurulunca mı açıldı bilmiyorum. parmağımla resimdeki gibi açınca genişliyor.

  14. Melih Çolak

    Melih Çolak Cyclist ♥

    Kayıt:
    10 Ağustos 2013
    Mesajlar:
    3.264
    Beğeniler:
    8.679
    Şehir:
    Kocaeli-Kartepe
    Bisiklet:
    Whistle
    Seviye:

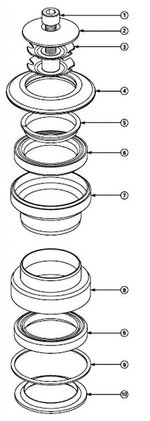

    @Holidey orjinali öyle olması gerek. sanırsam bu parça 6.sıradaki parça
    1. Furç kapağı sıkıştırma vidası
    2. Furç kapağı.
    3. Maşa kelebeği
    4. Toz kapağı.
    5. Sabitleme halkası.
    6. Rulman.
    7. Üst rulman yatağı.
    8. Alt rulman yatağı.
    9. Toz contası.
    10. Maşa rulman yatağı.

    Yetkin, Holidey ve ratm bunu beğendi.
  15. MtbHastası01

    MtbHastası01 Rakım Ezer

    Kayıt:
    24 Şubat 2017
    Mesajlar:
    172
    Beğeniler:
    330
    Şehir:
    osmaniye
    Bisiklet:
    Salcano
    Seviye:
    maşa düz maşa mı birde boru uzunluğunu kestirmen gerekicek spiral veya kıl testereyle furş kelebeğini boruyu eşit uzunlukda kestikten sora düzgünce yerlestirmen gerekli 1-2mm borunun aşağısına takıldığın yer varsa sorabilirsin başka

    Holidey bunu beğendi.
  16. Tasogare

    Tasogare Bisikletkolik

    Kayıt:
    6 Nisan 2015
    Mesajlar:
    1.147
    Beğeniler:
    2.164
    Şehir:
    İzmir
    Adı:
    Mugen
    Seviye:
    daha fazla foto eklerseniz daha rahat olur mesela maşa üzerindeki bilya yatağı ve sizin taktığınız halde olmayan şekli ile.
    muhtemelen maşa şaftı ve üst bilya yatağı arasına koyman gereken parça, ama sen alttan çıktığını söylüyorsan o zaman başka bir yeri olabilir bu durumda üst bilya yatağı nerede ? bilyalar açık kalmamalı, bişeyleri yanlış yapmışsın demek ki. parça arttıran ustalara karşı hep bi sempatim vardır ama furşda parça arttırmaya karşıyım :) bir diğer konu ise eğer furş setini değiştirdiyseniz aldığınız furş seti eski yatakla uyum içinde olmayabilir (kadrodaki sabit parçalar dediğiniz kısım alt ve üst yatak) onlarada dışarıdan vurmuşsunuz çıkartmak için, içten düz tornavida ve çekiç yardımıyla vurarak çıkartabilirsiniz.
    ve son olarak bilyaların da yönü var, sadece düzgün oturttuğunuzda boşluk yapmaz, alttaki bilyalar alta üsttekiler üste bakacak. kolay gelsin.

    Holidey bunu beğendi.
    Son düzenleme: 17 Nisan 2017
  17. Holidey

    Holidey Yeni Üye

    Yaş:
    34
    Kayıt:
    28 Şubat 2015
    Mesajlar:
    46
    Beğeniler:
    56
    Şehir:
    Balıkesir
    Seviye:
    @Tasogare

    işte evde ben kendim çıkarsam sıralamasına bakardım. ama dediğim gibi üstteki spacer bilya felan herşeyi çıkarmama rağmen maşa kadroyu bırakmıyordu çıkmıyordu. bisikletçi üstten çekiçle vurup düşürünce maşayı bakamadım hangi parça nerenin altta. belki o an yerde duran başka bişeyi aldım maşanın parçası diye. maşayı kadroyu boyamak için çıkarmıştım bütün parçalar orjinal yani uyumluluk sorunu olmaz.

    yarın nasıl yaptığımı detaylı fotoğraflayıp koyarım.

    evet kendimi televizyonu bi parça çıkarıp bu parça fazlaymış diyerek tamir eden ustalar gibi hissettim :komik:

  18. Tasogare

    Tasogare Bisikletkolik

    Kayıt:
    6 Nisan 2015
    Mesajlar:
    1.147
    Beğeniler:
    2.164
    Şehir:
    İzmir
    Adı:
    Mugen
    Seviye:
    sen onu bide en üste koymayı dene, yani maşayı alt üst yatakları taktıktan sonra ortada bi boşluk kalacak, bu parçayı oraya sıkıştırarak boşluğu kapatıp spacer yada boyunu takacaksın.
    yani soldan 4.yü en üste takıp 1. parçayıda onun içine koyacaksın.

    bu arada bir tavsiye daha, sana 2 iş olmasın, yataklarıda boyamışsın, o bölgenin pürüzsüz olması lazım yoksa bilyalar pütürlü bi yüzeyde hareket eder ve can sıkıcı olabilir, hatta boya kalınsa düzgün oturmamasına neden olabilir, sen iyisimi yatak üzerindeki boyalarıda çıkar, sadece dış kısmı boyalı bırakabilirsin.

  19. Holidey

    Holidey Yeni Üye

    Yaş:
    34
    Kayıt:
    28 Şubat 2015
    Mesajlar:
    46
    Beğeniler:
    56
    Şehir:
    Balıkesir
    Seviye:
    @Tasogare @Melih Çolak

    en alta conta onun üstüne bilyeyi yerleştiriyorum

    [​IMG]



    yukarda bilyeyi yerleştirip üstüne kapağı kapatıyorum

    [​IMG]

    sonra spacerları koyup gidonu yerleştirip üst kapağı alyanla sıkıyorum

    [​IMG]

    bilyalar açık kalmıyor. artan parça dışarda hala. boşluk yok bir sorun yok gibi görünüyor.


    dün yukardaki linkte bilyalara ve yataklara bol bol gres yağı sürün diyordu. bilyalara, bilyaların yataklarına ve en yukarda alyanla sıkılan vida ve onun girdiği maşa kelebeğine bol bol yeşil gres yağı sürdüm. alyanla sıkıp boşluğunu aldıktan sonra maşayı sağa sola döndürünce alyanla sıktığım vida gevşiyordu.

    dün toplarken sürdüğüm bütün yağları bezle sildim. bugün yağsız taktım. sağa sola döndürünce vidanın gevşeme sorunu olmadı. dün bişeyi tersmi takmıştım yoksa maşa kelebeği ve ona giren vidayı yağlamamam mı gerekiyor?

    bu arada boya yaparken her yeri bantladım. maşa yatağına kadronun içine boya gelmedi yani.

    Tasogare bunu beğendi.
  20. Melih Çolak

    Melih Çolak Cyclist ♥

    Kayıt:
    10 Ağustos 2013
    Mesajlar:
    3.264
    Beğeniler:
    8.679
    Şehir:
    Kocaeli-Kartepe
    Bisiklet:
    Whistle
    Seviye:
    @Holidey ben takarken gres yağı falan kullanmadım rulmanlı benimki. bilyalı furç daha önce kullanmadım yağ konusunda bilgim yok :) bide şöyle dene furç kapağının altına spacer halkalarından bi tane koyarak öyle sıkmayı dene toz contasını takmayı unutmuşsun sanırsam :)

    Holidey bunu beğendi.
